· M2000 시리즈
· Badger 전자유량계(독일)
· 50mm 사이즈(2 인치)
· 측정가능 유속범위 : 0.03 ~ 12m/sec
· Accuracy : ±0.2% of Rdg
· 전도성이 있는 모든 유체(Liquid) 측정가능
· ModBUS RTU
통신을 기본으로 채택
· 일체형 또는 분리형 amplifier 적용 가능
· 내부 구조물이 없어 Pressure Drop 발생하지 않음
· 빈관 감지기능 채택으로, 보다 정확한 유량 측정 가능
· 양방향 측정 감지 기능 채택으로, 역방향으로 유체흐름을 감시할 수 있음
· PTFE(Tefron)
· Hard Rubber
· Soft Rubber
· PFA
Connection 재질
· Carbon Steel(기본)
· Stainless Steel 306
· Stainless Steel 316
적 용 가 능 배 관 규 격
· JIS(KS), DIN, ANSI Flange, TriClamps,
Wafer
· 6mm~2000mm(1/4”~80”)
동 작 원 리

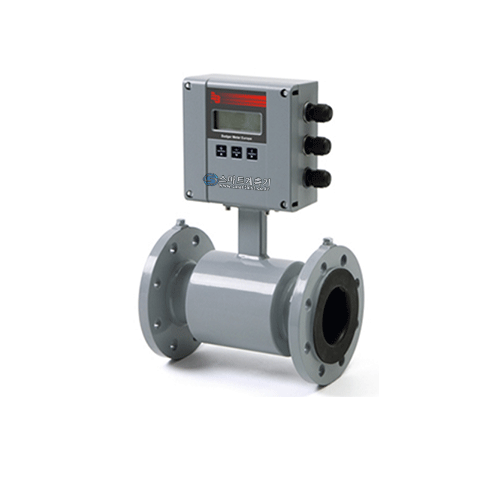

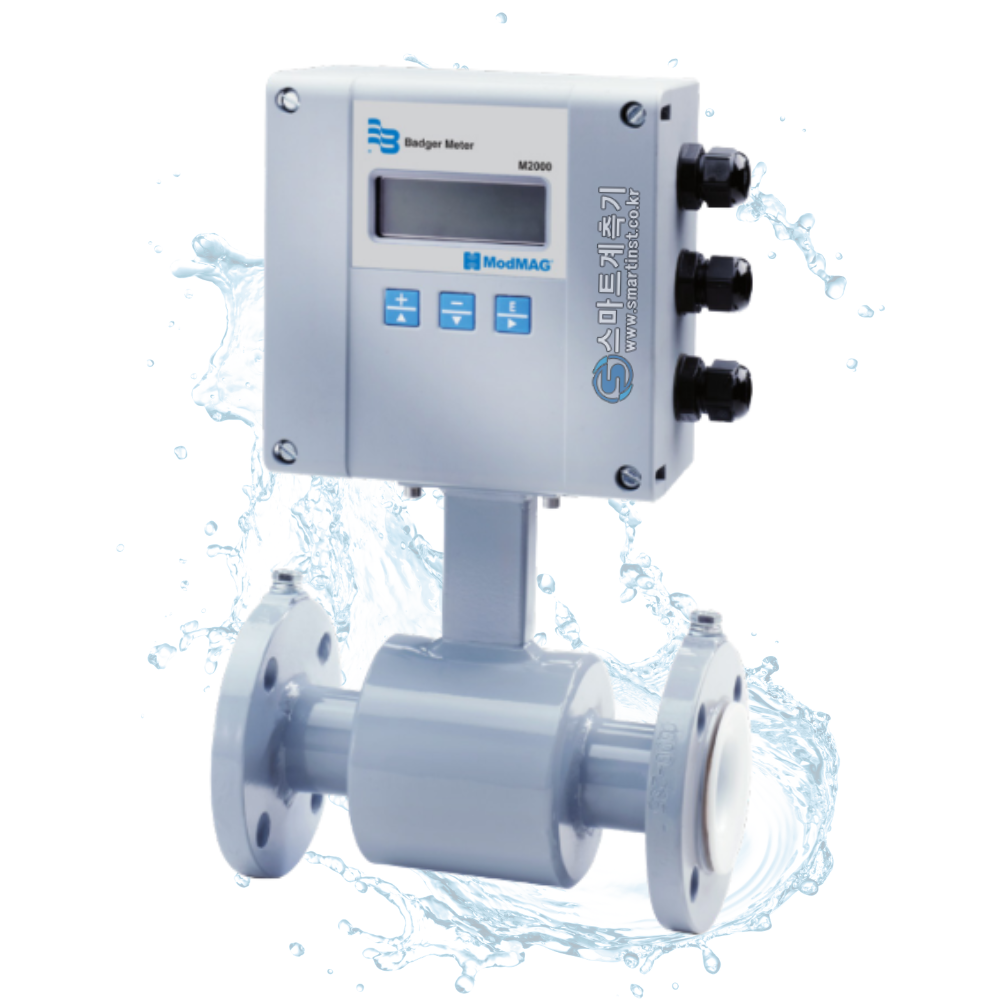

전자유량계 M2000
전자유량계 M2000 모델은 스테인리스 스틸 튜브로 비전도성 재질로 라이닝되어 있습니다.
튜브 외부에는 두 개의 직류전압의 자기 코일이 서로 반대방향으로 위치해 있습니다. 이 코일에 수직으로 두 개의 전극이 튜브 안에 삽입되어 있습니다. 이 코일에 전원이 가해지면 배관에는 자장이 형성됩니다.
전도성 유체가 자장을 통과하게 되면, 전극 사이의 경로를 따라서 전압이 발생되는데, 이 전압은 유체의 유속에 비례합니다.
M2000
amplifier는 검출기로부터의 아날로그 신호를 수신하여 신호를 증폭시키고 디지털 정보로 변환합니다. 전기잡음으로부터 신호를 분리한 후, 순시 및 적산유량으로 환산하기 위해 아날로그 및 디지털 신호로 변환됩니다.
구동부가 없으며 압력 손실이 없고, 온도, 압력, 점도 및 밀도가 정확도에 영향을 미치지 않으며, 유지보수가 거의 필요하지 않는 장점이 있습니다.
전자유량계 M2000 전극
검출기부의 내부를 살펴보면, 두 개의 전극이 세시, 아홉시 방향으로 삽입되어 있습니다.
전자유량계 M2000 모델은 "빈관 검출“ 기능이 있으며, 열두시, 한시 사이의 세 번째 전극에 의해서 기능을 수행합니다.
빈관 검출 전극은 최소 5초 정도 유체로 덮이지 않으면, 빈관 검출 에러가 디스플레이 되며, 필요한 경우 유량측정을 멈추게 할 수 있습니다.
빈관 검출 전극이 다시 유체로 덮여지면, 에러 메시지는 사라지고 다시 유량을 측정하게 됩니다.
접지링 기능을 하는 접지 전극(네 번째 옵션 전극)은 다섯시 방향에 위치합니다.
구 성 내 역
· 전자유량계 (50mm) 1 unit
* 상대후렌지 별도
적 용 분 야

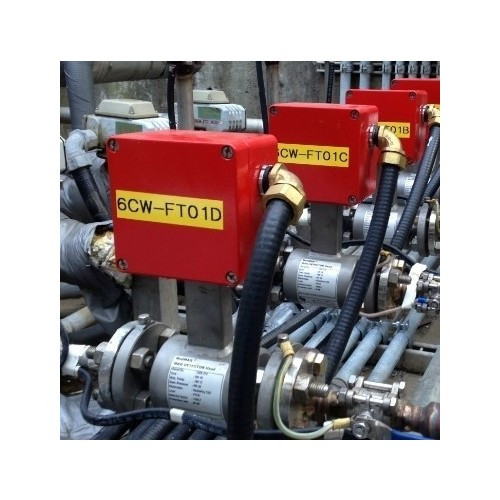

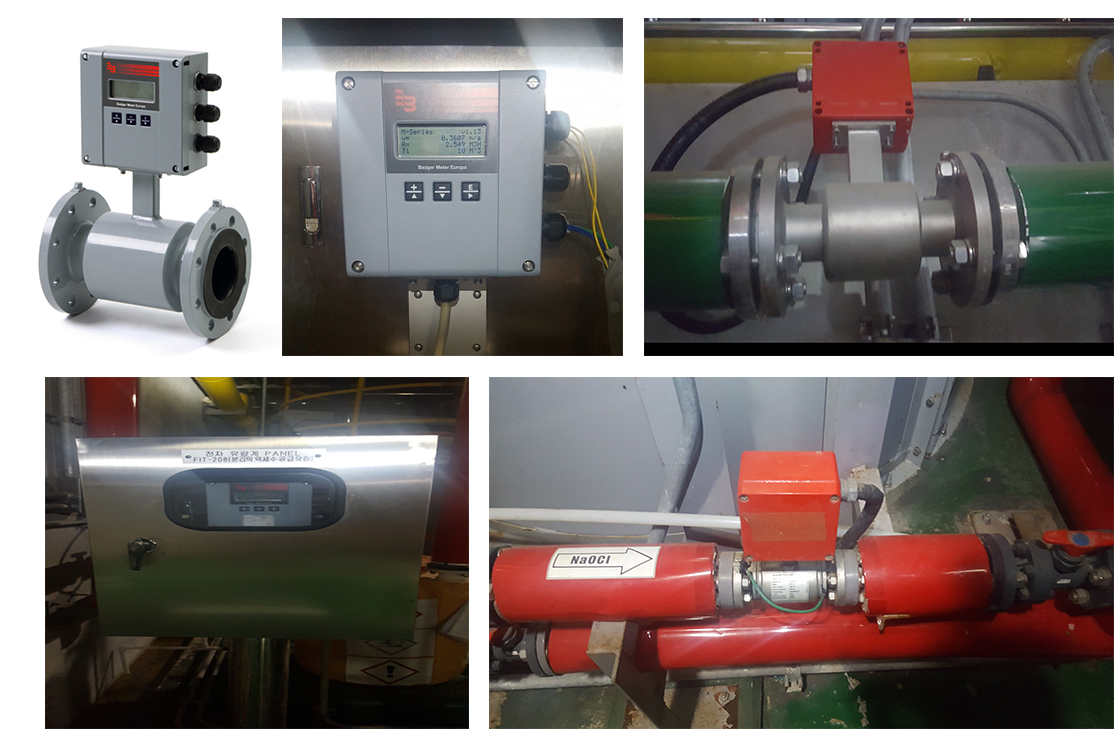

· 화학산업, 제약산업, 물 및 폐수 산업, 냉각수, 정수 급수라인, 빌딩 및 설비에너지 관리 식음료 산업, 일반 산업, 자동차 산업
본 체 사 양
검출기 (Detector) | |
정 밀 도 | 0.2% of Rate (유속 0.5m/s 이상 ) ± 1mm/s (유속 0.5m/s 이하 ) |
유속 범위 | 0.03 ∼ 12 m/s |
최소 전기 전도도 | 최소 5 uS/cm 이상 |
유체 온도 | 일체형 변환기 Hard Rubber : 0 ~ 80 ℃ PFA &PTFE : -40 ~ 100 ℃ 분리형 변환기 Hard Rubber : 0 ~ 80 ℃ PFA &PTFE : -40 ~ 150 ℃ |

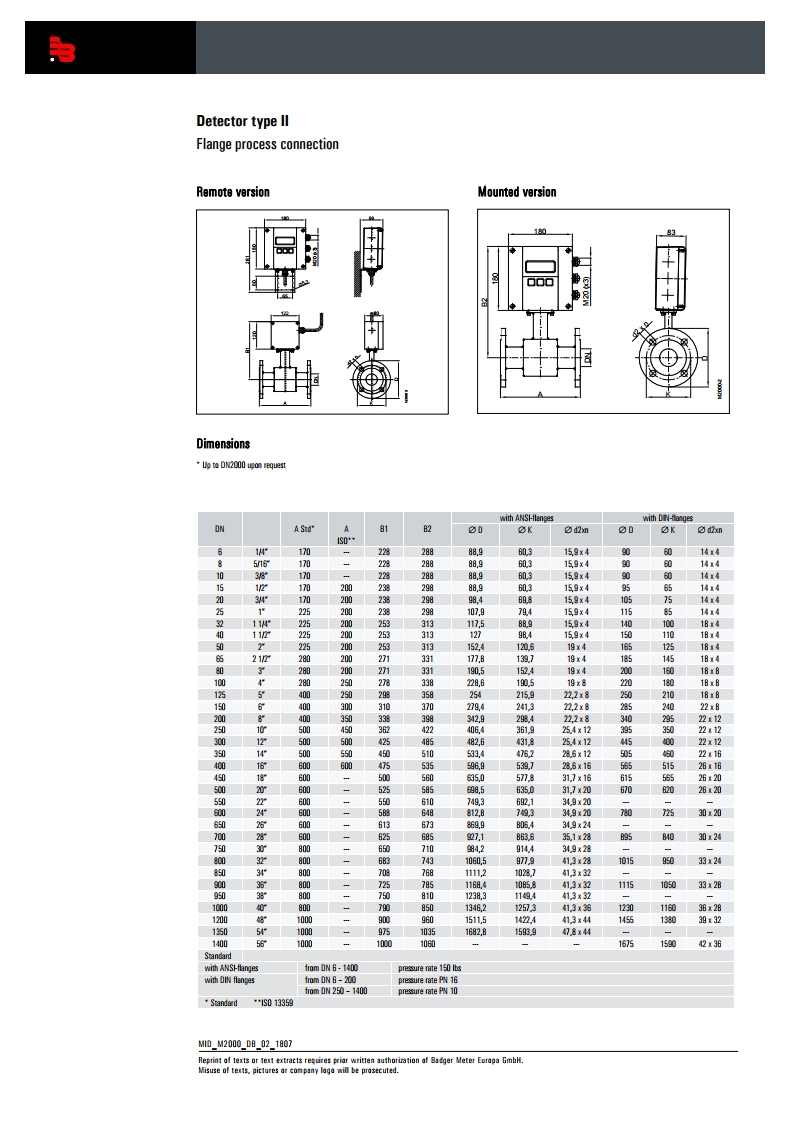

연결방식 | DIN flanges, Pressure Rating : PN16 옵션 : ANSI, JIS, TriClamps, Wafer 등 |
Pipe Spool 재질 | 316 stainless steel |
전극 재질 | Hastelloy C 옵션 : 316 stainless steel, gold/platinum plated, tantalum, platinum/rhodium |
라이닝 재질 | 6 ~ 10mm : PFA 15 ~ 450mm : PTFE 500 ~ 1400mm : Hard Rubber * PTFE : up to DN 600, Hard Rubber : DN 25 ~ 1400 |
하우징 재질 | 6 ~ 450mm : SST 1.4301 (SUS304) 500 ~ 1400mm : Cast Steel 옵션 : SST 1.4571 (SUS316) |
플랜지 재질 | 6 ~ 450mm : SST 1.4301 (SUS304) 500 ~ 1400mm : Cast Steel 옵션 : SST 1.4571 (SUS316) |
외함 등급 | NEMA 4X (IP66) 옵션 : NEMA 6P (IP67), 분리형 변환기의 경우에만 해당 |
Junction Box 외함 등급 | NEMA 4 (IP66), 분리형 변환기 옵션 , Powder coated die-cast aluminum 재질 |
변환기 (Amplifier) | |
정밀도 | 0.2% of Rate (유속 0.5m/s 이상 ) ± 1mm/s (유속 0.5m/s 이하 ) |
재 현 성 | ±0.1% |
입력전원 | 85 ~ 265 VAC, 20 VA or 15 W 옵션 : 10 ~ 36 VDC, 10 W |
유량 방향 | 단방향 또는 양방향 측정 , 2 개 방향 분리 적산가능 (프로그램 ) |
출력신호 | 0/4 ∼ 20mA, <800ohms |
펄스출력 | Scalable up to 10 kHz, passive open collector up to 10 kHz, active switched 24V DC. Up to two outputs (forward and reverse). Pulse width programmable from 1 …1000 ms or 50 percent duty cycle. |
디지털출력 | Four total, configurable 24V DC sourcing active output (up to 2),100 mA total, 50 mA each sinking open collector output (up to four), 30V DC max, 100 mA each AC solid-state relay (up to 2), 48V AC, 500 mA max. |
주파수출력 | Scalable up to 10 kHz, open collector up to 1 kHz, solid-state relay |
기타출력 | High/low flow alarm (0 …100 percent of flow), error alarm, empty pipe alarm, flow direction, preset batch alarm, 24V DC supply, ADE |
LCD | 4 x 20 character display with backlight |
프로그래밍 | 3-button, external manual or remotely |
하우징 재질 | Powder coated die-cast aluminum, NEMA 4X (IP66) |
설치방법 | 일체형 or 분리형 (분리형의 경우 브라켓 제공 ) |
통신 옵션 | RS232/RS485 Modbus RTU, HART, Profibus DP |
Cable Entry | 1/2" NPT or M20 |
주위환경온도 | -20 ∼60 ℃ |
M2000-50A, 전자유량계, 일체형유량계, 유량측정, 유량검사, Badger Meter Europa, 독일유량계, 스마트계측기, 유량계
| 품명 | 전자유량계 |
|---|---|
| 모델명 | M2000-50A |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상세설명페이지 참고 |
| 제조국 또는 원산지 | Badger Meter Europa /독일 |
| 제조자 | Badger Meter Europa |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 02) 896-7868 |
