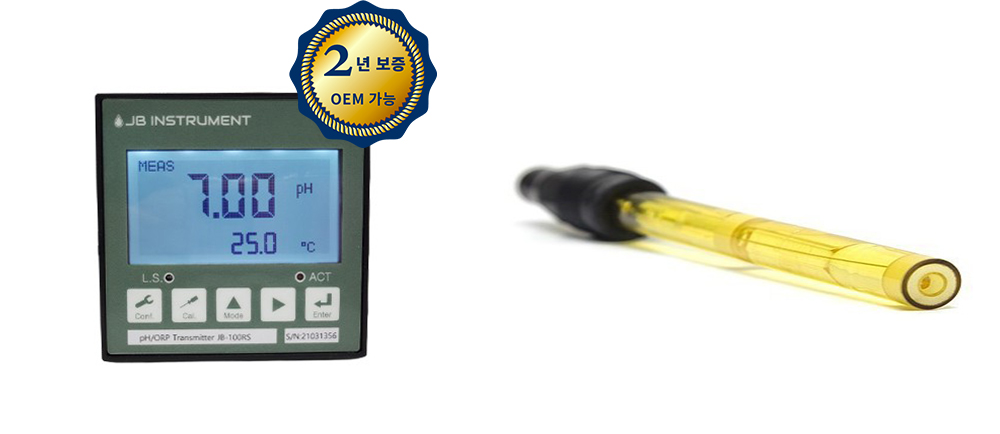

JB-100RS-HF 설치형 불소,불산 함유 pH측정기,Epoxy pH전극 ,Sensorex

· 제 품 특 징

· 모  델  명 : JB-100RS-HF

· RS-485( MODBUS RTU )

· Maximum Suggested HF% : 2% v/v

· 판넬 취부형 pH 측정기

· 불산 / 불소용  pH 전극

· 측 정 범 위 : 0.0 - 14.0  pH

· 온 도 : 0 - 80 ℃

· 온도 미보상

· 제 품 기 능

· JB-100 시리즈는 직접 전극에서 신호를 받아 직독할 수 있는 Panel 취부용 Digital pH 컨트롤러 입니다.

· 현장 요구에 맞는 다양한 전극들과 호환가능

· LED 경보 표시 작동으로 빠른 동작 인식 가능

· 자동세척장치 연결 접점 제공 및 세척주기 컨트롤 가능

· 상. 하한 설정, ON/OFF 제어 및 알림 표시

· 제품사이즈 96 X 96 X 145mm (H x W x D)

· 기본 4~20mA 아날로그 출력 및 RS485 (MODBUS RTU) 디지털 통신출력 제공

· 현재의 수처리시설에서 요구되어지는 연속적이고 안정적인 측정값을 출력가능

· 자동온도보상 회로(1000Ω)를 내장하고 있어 더욱 정밀한 측정을 보장

· 구 성 내 역

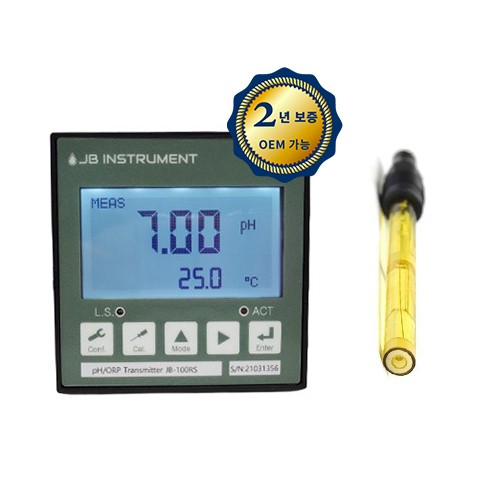

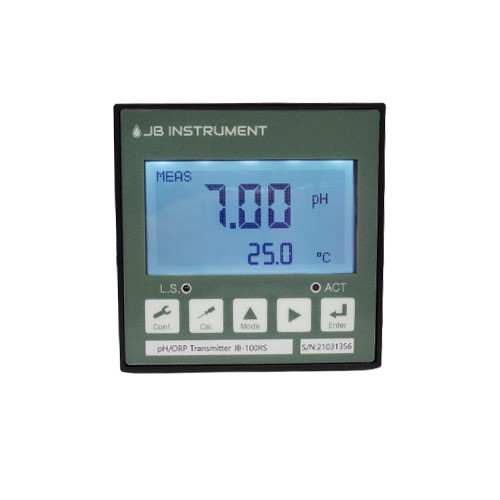

· 본체 ( JB-100RS )

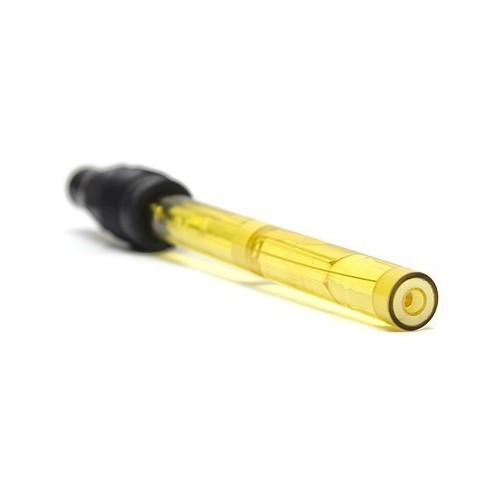

· pH 전극 ( S354CDHF-S8 )

· S8타입 pH케이블 5m

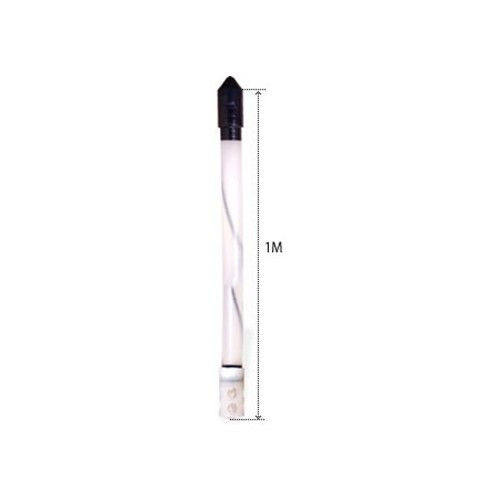

· 홀더 ( 1M )

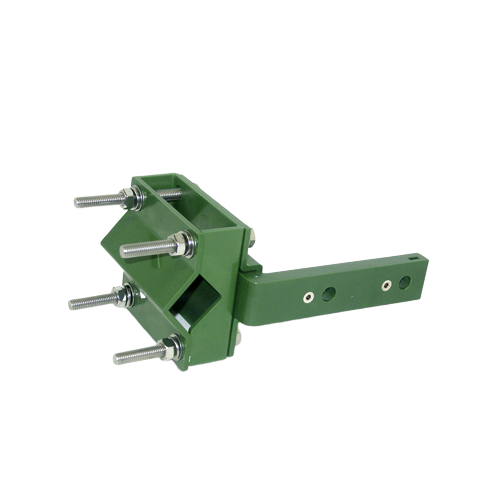

​· 홀더지지대

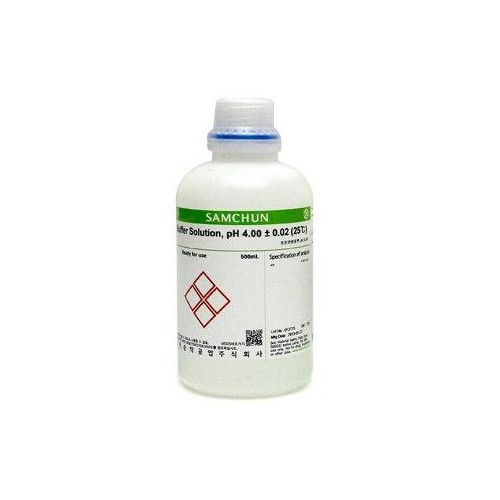

· pH 4.01 Buffer Solution ( 500ml )

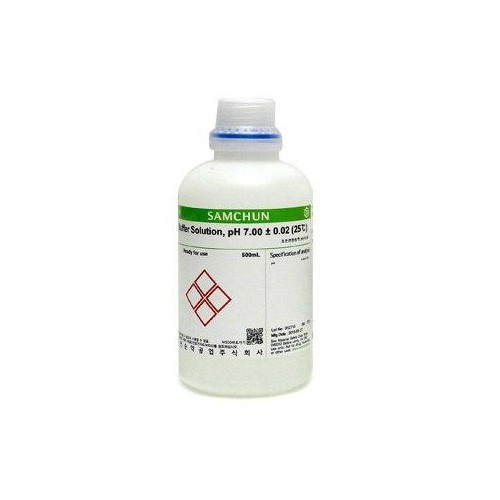

· pH 7.00 Buffer Solution ( 500ml )

· 한글 사용설명서



* pH 케이블 길이 선태가능 ( S8타입 10m, 20m, 30m )

* pH 측정기 출고시 pH표준용액으로 교정 후 출고 됩니다.

* 강알칼리성 샘플 사용시 반드시 담당자와 센서 보증기간 협의하셔야 합니다.

( 사전 협의가 없을 경우 전극에 대한 사용 보증이 불가 합니다.

· 적 용 분 야

· 공업용 현장, 수영장, 양어장,도금산업, 인쇄업, 농업, 하수처리장 등

· JB-100 제 품 사 양

모 델 명		JB-100	JB-100RS
측정 항목		pH / ORP(mV) / Temp.
범위	pH	-2.00 ~ 16.00pH
	ORP	-1999 ~ 1999mV
	TEMP	-30.0 ~ 130.0C
분해능	pH	0.01pH
	ORP	1mV
	TEMP	0.1C
정확도	pH	±0.01 ± 1 Digit
	ORP	±0.1% ± 1 Digit
	TEMP	±0.2°C ± 1 Digit
온도 보상		자동 온도 보상 : PT1000 / NTC30K
		온도 모드에서 온도 수정 가능
교정 모드		Single, two, three points 교정; User defined、Default Tech、NIST 교정 용액
사용 온도		0 ~ 50C
보관 온도		-20 ~ 70C
입력 임피던스		> 1012 Ω
디스플레이		Large backlit LCD display, 백라이트 AUTO / ON / OFF 가능
출 력1		Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
출 력2		Isolation-programming 4~20mA corresponding to pH value, maximum load 500Ω
통신 인터페이스		—	RS-485( MODBUS RTU )
릴레이	접점 출력	RELAY ON/OFF ，240VAC 0.5A Max.
	설정	Set of two independent HI/LO Control point , Hysteresis setting
세 정		—	접점제어출력，ON 0 ~ 9999초/ OFF 0 ~ 999.9시간
보호 등급		IP65
설치 방법		벽 / 파이프 / 패널
크 기		96 mm x 96 mm x 145 mm (H x W x D)
Cut Off 치수		91 mm x  91 mm (H x W)
무 게		0.4Kg
전 원		100V ~ 240VAC±10%，50 / 60Hz

· S354CDHF-S8 전 극 사 양



모    델	pH Sensor S354CDHF-S8
측 정 범 위	0 ~ 14 pH
사용온도(최대)	0 ~ 80Deg(Max)
사용압력	0 ~ 5Bar
응답속도	95% in 5 seconds
온 도 센 서	없음
Wetted 재질	Epoxy, porous HDPE
Maximum Suggested HF%	2% v/v
기본케이블 / 커넥터	S8 Type(케이블 옵션)



· 액 세 서 리

침 적 형 홀 더	중 계 박 스	브 라 켓	케이블(pH / ORP)	pH 표준용액	KCL Solution	pH / ORP 증폭기
HR-1000	JB-100	JBTC-100G	JESC-100	Solution	KCL 3.3 Mol	PHAMP-1
홀더의 밑단부에 센서를 취부하여 지지하며, 센서를 보호 합니다. 보충형 전극의 경우 홀더 내부에 KCL 용액이 보충 되어 연속적이고 장시간 사용이 가능합니다	pH / ORP 케이블 연장시 중계박스를 이용하여 설치하면 노이즈 방지와 정확한 측정을 도와 줍니다	벽면에 pH / OPR홀더를 고정시키기 위해 사용 됩니다.	pH / ORP 전용의  Shild 케이블은 외부의 정전 유도 노이즈를 막아 줍니다.	pH7.00 pH 교정용 표준용액 500ml pH4.00 pH 교정용 표준용액 500ml	KCl 3.3 Mol Solution 500ml  * 보충형 전극을 사용하는경우 조립시 홀더 내부에KCL용액을 채줘주세요	pH / ORP 센서를  위한 신호 증폭기  입니다. *최대 300m 신호증폭 할수 있습니다.

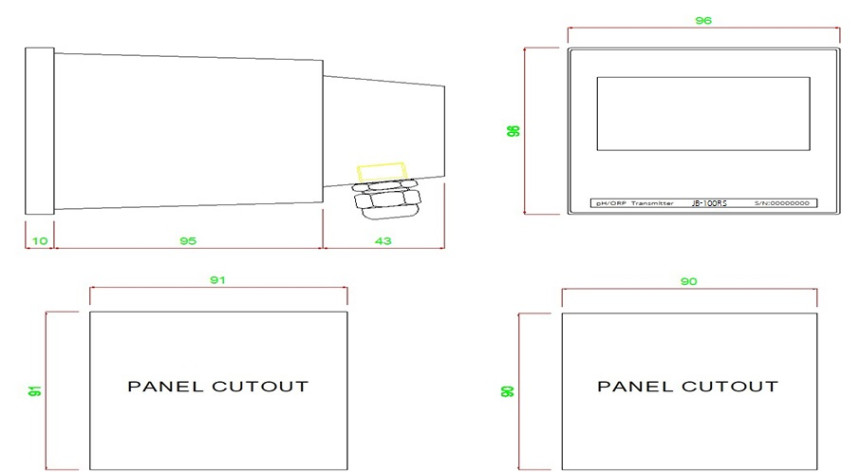

· 제 품 도 면
